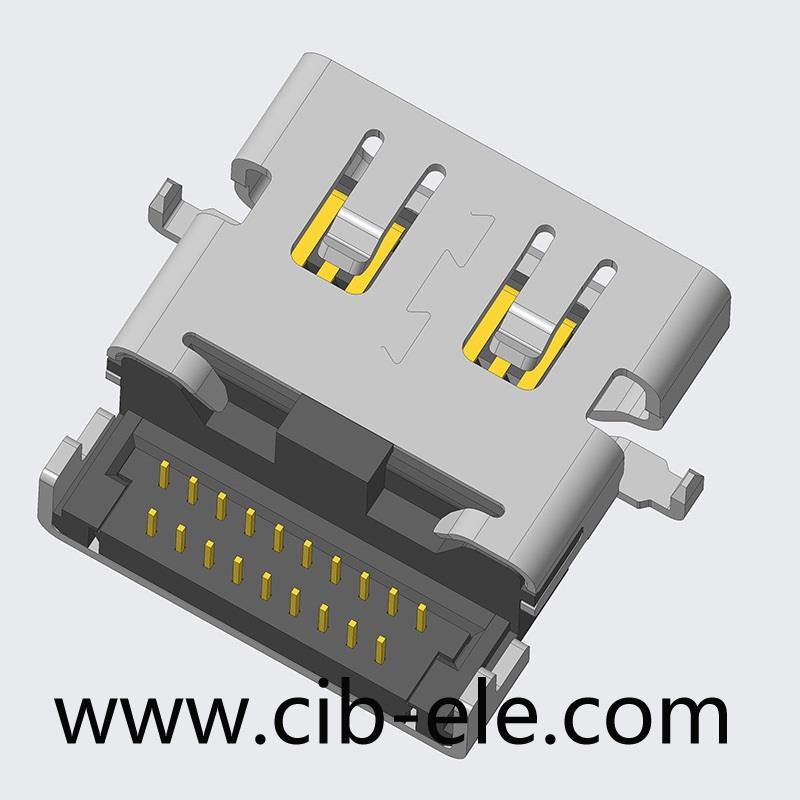

HDMI AF 19Pin沉板，CH=1.5mm，20201006
CIB编号：20201006
产品料号：20201006
市场类似型号：高清接口，HDMI沉板，母座破板，HDMI中间沉板，HDMI沉板1.5
尺寸图(pdf)：点击预览或下载

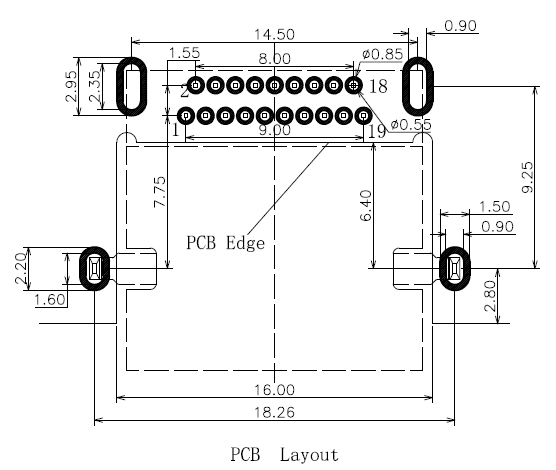

PCB图(dxf)： 点击下载(密码请联系在线客服，或邮件索取）
规格书：点击下载
3D图：点击下载
Product Specification
|
电气 |
|
|
Current Rating |
0.5A |
|
Voltage Rating |
40V |
|
Contact Resistance |
30m Ohms |
|
Insulation Resistance |
100M Ohms |
|
Withstanding Voltage |
500V AC |
|
机械 |
|
|
Insertion Force |
4.5Kgf Max |
|
Extraction Force |
1~4Kgf |
|
Operating Temp |
-20~+70℃ |
|
Durability Life |
10000Cycles |
|
材料 |
|
|
Metal |
Copper Alloy/SPCC |
|
Plating |
Gold/Sn |
|
Plastic |
LCP |
|
备注 |
500PCS/Reel |
产品卖点：此款沉板式，节约PCB空间。
